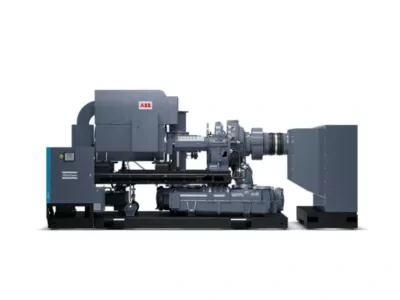

Enkeltrinns sentrifugalkompressor ZHL

Energieffektive sentrifugalkompressorer opp til 2 bar(g)/29 psig

Hva er en ett-trinns sentrifugal luftkompressor?

Prosessgassentrifugalkompressorer bruker sentrifugalkrefter for å skape strømning og trykk. Sentrifugalteknologi er en ekstremt effektiv måte å generere trykkluft på.

Girkassen med hoveddrivakselen drives av en motor. Både girkasse og hoveddrivaksler driver høyhastighetsakslene med ett eller flere løpehjul. Ett-trinns turbokompressorer har kun ett løpehjul og leverer luft med et trykk på opptil 2 bar(g).

Hva er forskjellen mellom en enkelt- og totrinnskompressor?

Ordet «trinn» refererer til antall kompresjonstrinn luften går gjennom for å nå det nødvendige lufttrykket. Høyhastighets roterende impellere skaper den dynamiske trykkoppbyggingen i kompressoren. Antall løpehjul og dermed trinn vil avhenge av utløpstrykket som er nødvendig.

For applikasjoner som krever 2 bar(g) eller mindre, er ett løpehjul eller en ett-trinns kompressor tilstrekkelig for å møte trykkbehovet. Med en totrinns eller (tre-trinns) kompressor kan høyere trykk oppnås.

Fordeler

Hva gjør våre entrinns turbo oljefrie luftkompressorer unike?

Med utformingen av vår ZHL ønsker vi å tilby en mer energieffektiv løsning for de bruksområdene som krever en strømning på 7000 m3/t eller mer og et trykk på opptil 2 bar(g)/29 psig. Det innovative designet sikrer effektiv lufttilførsel, selv når prosessen har et variabelt luftbehov.

I tillegg er enhetene våre klasse 0-sertifisert. Dette sikrer din prosess med oljefri luft av høy kvalitet.

Den unike doble forseglingsdesignen sikrer din produksjonsprosess med kvalitetsluft. Takket være olje- og lufttetningene kan ingen smøreolje komme inn i pumpehjulene, noe som resulterer i oljefri, klasse 0-sertifisert luftlevering.

En bærekraftig produksjonsprosess

Opptil 80 % av de totale livssykluskostnadene går til energibruken. Å designe våre prosessgassentrifugalkompressorer for å være så energieffektive som mulig, er dermed ikke bare til fordel for planeten, men også en avkastning på investeringen for deg. Å sørge for at trykkluftinstallasjonen er så energieffektiv som mulig, er en fin måte å gjøre produksjonsprosessen mer bærekraftig på.

Bærekraft er kjernen i vår designprosess:

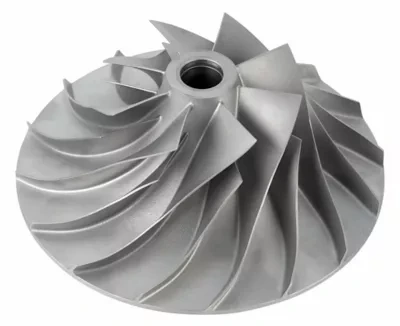

•Med vår dedikerte bakoverlenende impellerdesign, får turbokompressoren mest mulig ut av hver kraft- og trykkvariant. Ulike impellertyper gjør det mulig å dimensjonere riktig giret turbokompressor for et bredt spekter av bruksområder. Uansett hvor forskjellige driftspunktene er, med vårt store utvalg av impellertyper forstår vi kunsten å optimalisere ytelsen for ditt spesifikke behov.

•Våre ZHL turbokompressorer drives av et bredt spekter av svært effektive motorer. Lavspenningsvariantene (opptil 560kW) leveres med innebygd YD-starter. Ulike motorvalg, både luft- og vannkjølte er tilgjengelige.

• Innløpsledeskovler er en effektiv måte å justere strømningshastigheten på når man håndterer variabelt luftbehov.  Justerbare innløpsstyreskovler sparer opptil 9 % energi sammenlignet med bruk av en innløpsventil. Innløpsledeskovlene styres av en servomotorbasert aktuator, en kostnadseffektiv og pålitelig måte å kontrollere strømningshastigheten ved varierende luftbehov over hele kompressorens nedrekkeområde.

•Våre etterkjølere kombinerer kompakthet med lav tilnærmingstemperatur og minimalt trykkfall for å maksimere den totale energieffektiviteten.

Mot en karbonnøytral produksjonsprosess

I tillegg til den energieffektive kjernedesignen, kan vår ett-trinns turbokompressor kombineres med en energigjenvinningsenhet og en sentral og/eller enhetskontroller for ytterligere å redusere karbonavtrykket til produksjonsprosessen din:

•En kompressor i drift produserer uunngåelig varme. Å legge til en energigjenvinningsenhet kan hjelpe deg med å gjenvinne opptil 94 % av kompresjonsvarmen. Uten energigjenvinning går denne varmen tapt i atmosfæren via kjølesystemet og stråling. Vår energigjenvinningsenhet bruker kompresjonsvarme til å varme opp vann. Dette varme vannet kan brukes til sanitærformål og romoppvarming, eller kan gjenbrukes andre steder i prosessen.

•Standard turndown-optimaliseringsalgoritmen til vår Elektronikon®-enhetskontroller maksimerer hele tiden enhetens turndown-område. Dette begrenser avblåsing og forbedrer energieffektiviteten under alle driftsforhold.

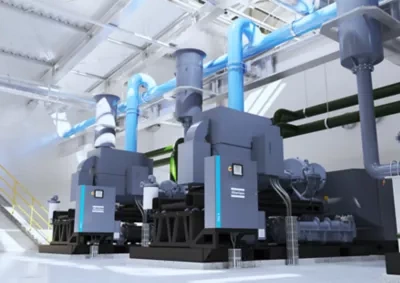

•ZHL prosess gassentrifugalkompressorer kan enkelt pares med vår Optimizer 4.0 sentralkontroller. En sentral kontroller sikrer at driften er riktig delt over flere kompressorer, noe som fører til mindre slitasje, flere kontrollmuligheter og mindre energiforbruk.

Teknisk spesifikasjon
