Atlas Copco F-type kjølelufttørker bruker en tre-i-ett varmeveksler som kombinerer luft/luft, luft/kjølemiddel og vannseparatorer. Dette fjerner effektivt det flytende vannet som skilles ut etter avkjøling og forhåndskjøler trykkluften, noe som forbedrer varmevekslingseffektiviteten. Vi er en profesjonell produsent og leverandør av etterbehandlingsutstyr i Kina. Velkommen til råd og kjøp.
Atlas Copco F-type kjølelufttørker bruker en tre-i-ett varmeveksler som kombinerer luft/luft, luft/kjølemiddel og vannseparatorer. Dette fjerner effektivt det flytende vannet som skilles ut etter avkjøling og forhåndskjøler trykkluften, noe som forbedrer varmevekslingseffektiviteten.
Trykkluft betjener mange forskjellige industriområder. Det må være rent og tørt overalt, til enhver tid. Rå trykkluft har faste, flytende og gassformige urenheter. Disse stoffene kan skade luftsystemet og ferdige produkter. Fuktighet er en sentral del av ubehandlet luft. Det kan forårsake problemer som rørledningsrust, tidlig slitasje av pneumatisk verktøy og produktødeleggelse.
1. Unngå farene ved fuktighet
Når luften rundt oss komprimeres, øker konsentrasjonen av vanndamp og partikler i den kraftig. For eksempel komprimeres inneluften til 7bar (e)/100 psig, noe som øker dampinnholdet eller fuktigheten med omtrent 8 ganger, og avkjøles deretter for å danne flytende vann. Mengden vann avhenger av den spesifikke applikasjonen. Trykkluft kan faktisk inneholde tre former for vann: flytende vann, vanntåke (tåke) og damp (gass). Derfor er det ekstremt avgjørende å effektivt fjerne fuktighet fra trykkluft.
2. Fuktighet i luften kan forårsake

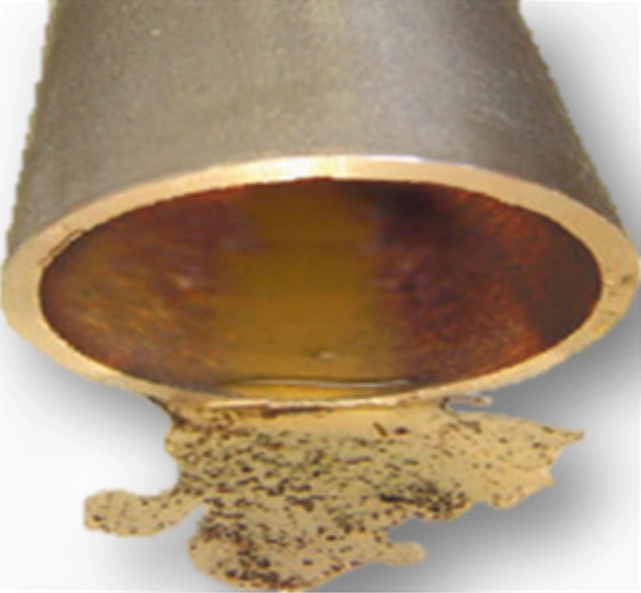

− Korrosjon av trykkluftrør.
− Skade og feil på pneumatisk utstyr.
− Rørkorrosjon som fører til trykkluftlekkasjer.
- Dårlig beleggkvalitet fører til en forringelse av den elektrostatiske sprøyteprosessen.
- Redusert sluttproduktkvalitet.
3. Dehydreringsprinsippet for kjøletørker
Figuren viser luft holder på forskjellige mengder vanndamp ved forskjellige temperaturer. Luft kjøles ned, og vanndampnivået går ned også. Kurven har punkter som markerer mettede vanndampnivåer. Temperaturen for hvert av disse punktene er duggpunktet. Et lavere duggpunkt betyr mindre vanndamp i trykkluften. Nedkjølte lufttørkere bruker denne fysiske regelen. De lar trykkluft bytte varme med kjølemedium. Denne handlingen senker trykkluftens temperatur. Den avkjølte luftens vanndamp blir til flytende vann. Denne væsken blir drenert ut av systemet. For eksempel er det mettede vanndampinnholdet i trykkluft ved 35 ℃ 39.286 g/m³. Etter varmeveksling med kjølemediet og avkjøling til 3 ℃, er innholdet av mettet vanndamp 5,953 g/m³. Forskjellen på 33,333 g/m³ indikerer mengden vann som er fjernet etter avkjøling og dehydrering av frysetørkeren. Det vil si at etter at den komprimerte luften har passert gjennom frysetørkeren, fjernes ca. 85 % av fuktigheten, noe som sikrer at tørkingen av trykkluften oppfyller kravene til produksjonsprosessen.
Ytterligere analyser viser at avkjøling av trykkluft bare gjør vanndamp til flytende vann. Den deler deretter dette flytende vannet vekk fra trykkluften. Dårlig drenering lar flytende vann strømme tilbake til nedstrøms rør med trykkluften. Ønsket vannseparasjonsresultat vil ikke nås på denne måten. Kondensert trykkluft har 100 % relativ fuktighet. Luftens temperatur må stige for å senke denne fuktigheten. Uten den temperaturøkningen vil vanndamp i trykkluften fortsatt spise bort på rør og luftdrevne verktøy. Trykkluftens relative fuktighet synker når den varmes opp. Avkjølt, kondensert og avvannet trykkluft trenger en temperaturøkning. Dette bringer fuktigheten ned til under 50 %.

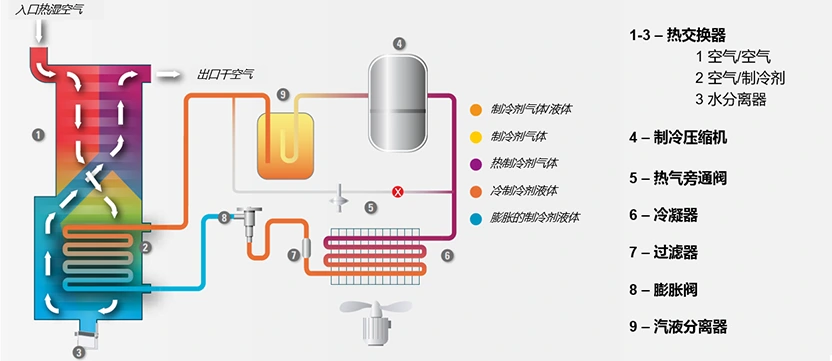

Atlas Copco F-type kjølelufttørker bruker en tre-i-en varmeveksler som kombinerer luft/luft, luft/kjølemiddel og vannutskillere. Dette fjerner effektivt flytende vann som separeres etter avkjøling og forhåndskjøler trykkluften, noe som forbedrer varmevekslingseffektiviteten. Samtidig varmer den den dehydrerte komprimerte luften til en temperatur som er 10°C lavere enn innløpstemperaturen, og sikrer at den relative fuktigheten til trykkluften etter behandling er under 50 %, forhindrer korrosjon og oppnår den sanne dehydreringseffekten til en kjølt lufttørker.

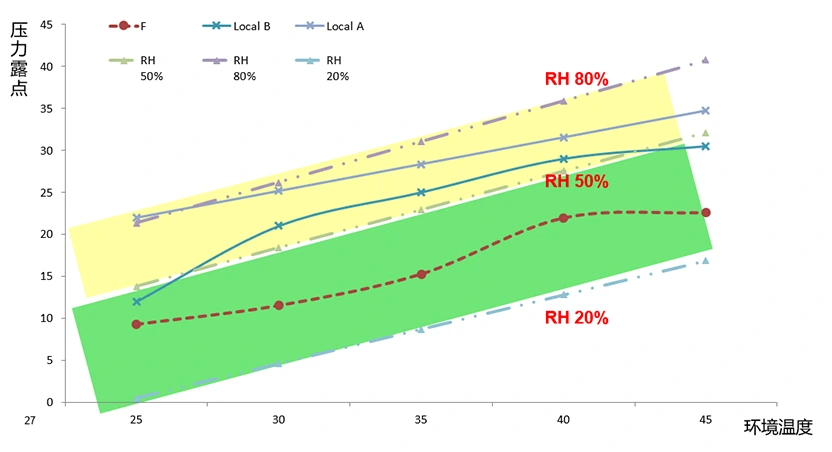

Som vist i de målte dataene nedenfor, med et trykkluftinntakstrykk på 7 Bar, en inntakstemperatur på 35°C, et trykkduggpunkt på 7°C og en endelig avtrekkstemperatur på 25°C, er den relative fuktigheten til luften 30 %, noe som effektivt forhindrer korrosjon av rørledninger og luftbrukende utstyr.
F6-400 (F6, F11, F25, F35, F55, F75, F95, F120, F140, F180, F230, F285, F335 og F400)

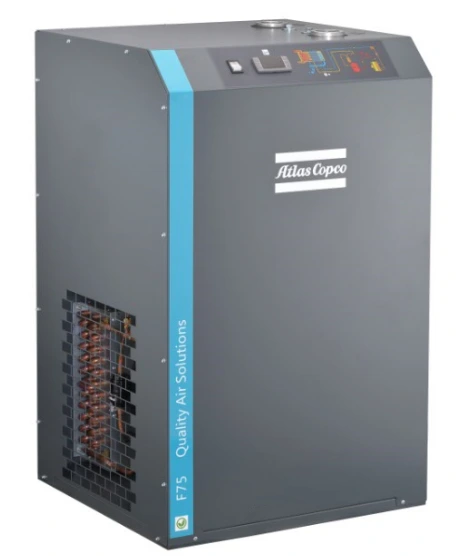

Standard forsyningsomfang: F6-400 er en luftkjølt kjølt trykklufttørker. Tørketrommelen inkluderer alle interne rør, armaturer og elektriske systemer. Den består av en direktedrevet, høyytelses kjølekompressor, en helt lukket luftkjølt motor og smøre-, kjøle- og kondisjoneringssystemer.

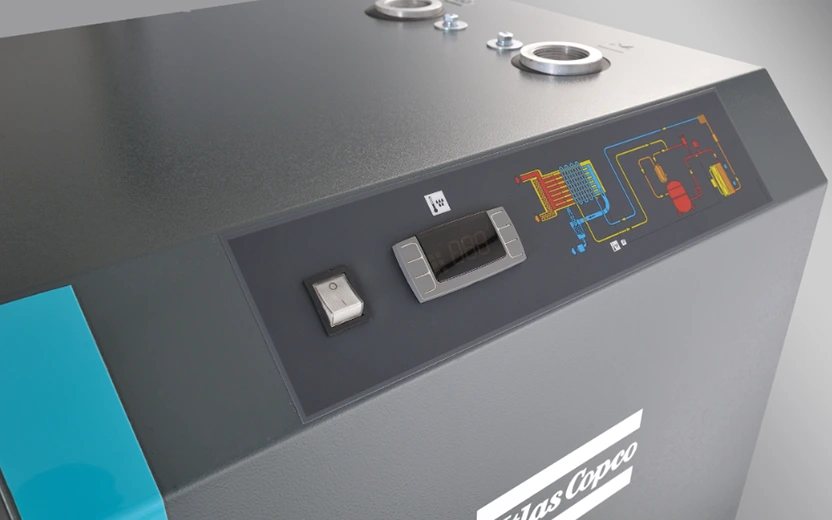

Tørketrommelen er plassert i et lydisolert kabinett. Frontpanelet har en datamaskinkontrollmodul med start/stopp-knapp og duggpunktdisplay.
F6-400 er designet for kontinuerlig drift under de mest ekstreme forhold. Alle roterende deler er helt lukket, forhindrer forurensning og sikrer langsiktig, pålitelig drift. Tørketrommelens kjølesystem er spesielt utviklet for å fungere godt i omgivelsestemperaturer opp til 45°C/113°F.
Komponentbeskrivelse:
